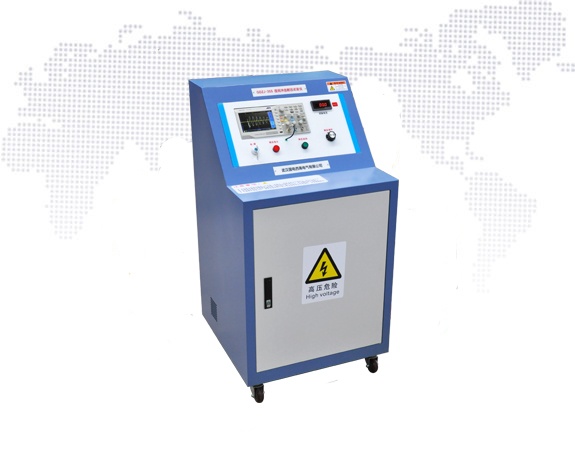

匝间冲击耐压测试仪 GDZJ系列

匝间冲击耐压测试仪 GDZJ系列

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDZJ系列匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等，都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。为了提高产品的质量和使用寿命，保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的，因而对产品进行这项试验就势在必行。

GDZJ系列匝间耐压试验仪是采用脉冲波形比较法，以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析，能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。整机电子集成化较高，测试波形可在试验仪自带的示波器上观测，峰值电压可在数字表上直读，Y轴幅值和X轴扫描速率连续可调，整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内先进水平。

可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器（包括开关电源变压器）、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。

技术参数

型号	GDZJ-5S	GDZJ-10S	GDZJ-15S	GDZJ-35S	GDZJ-45S
峰值电压	500~5000V 连续可调	500V-10kV	500V-15kV	500V ～ 35kV	500V ～ 35kV
峰值测试误差	≤ 5% （ 1kV-5kV ）	≤ 5% (1-10kV)	≤ 5% (1-15kV)	≤ 5% (1-35kV)	≤ 5% (1-45kV)
波形上升时间	0.2μS-1.2μS或1.2μS容差±30%	0.5 μ S 或 0.2 μ S	0.5 μ S 或 0.2 μ S	0.1 - 0.5 µs	0.01μF -0.1μF
工作电源	220V±10% 50Hz	220V±5% 50Hz	220V±5% 50Hz	220V ± 5% 50Hz	220V±5% 50Hz
外形尺寸（ cm ）	48×26×39	90X46X55	98×50×56	650×550×1700	650×550×1700
重量（ kg ）	24	70	70	100	180
使用范围	适用于交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测
