高压局放屏蔽室 GDSR-I

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

产品概述

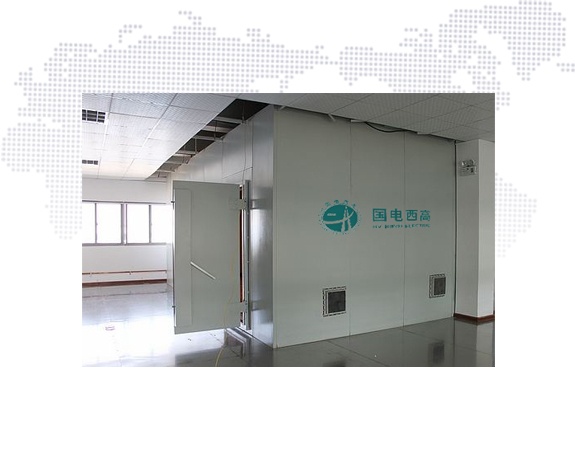

高压局放屏蔽室适用于电缆、电缆附件、变压器、互感器开关以及电站等各种电压等级（10KV、35KV、110KV）局部放电试验。

局放屏蔽室是电磁兼容（EMC）领域的重要内容，局放屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。

参考依据

GB-12190 …………………………《高性能屏蔽室屏蔽效能的测量方法》

GB8702-88…………………………《电磁辐射防护规则》

GBJ32-82…………………………《电气装置安装工程施工及验收规范》

GBJ50054-95……………………《低压配电设计规范》

GB50222-95………………………《建筑内部装修设计防火规范》

SJ/T10796-2001…………………《防静电活动地板通用规范》

SJ31470-2002 …………………《电磁屏蔽室工程施工及验收规范》

技术参数

性能指标

屏蔽效能：10KHz-100MHz 频率范围，磁场≥80-110dB，1KHz-1GHz频率范围，电场 ≥ 110dB，达到局放室的相关场地要求。

绝缘电阻：≥500MΩ

接地电阻：≤1Ω

主要功能

隔离外界电磁干扰，保证室内电子、电气设备正常工作。

阻断室内电磁辐射向外界扩散。强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。

防止电子通信设备信息泄漏，确保信息安全。电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。电磁屏蔽室是确保信息安全的有效措施。

制造工艺

屏蔽层采用钢板、钢丝网或镀锌冲孔板制作。

成熟的接地地缆沟制作工艺。

可配合设计方指导业主方的施工制作。

铝合金框架和屏蔽板制作成控制室，并配高清晰观察窗。

屏蔽门性能可靠、寿命长，维修率低。

结构组成

壳体：采用1.5mm冷轧板经专用模具折边、冲孔制作单元模块，钢板整体镀锌，现场拼装，自支撑结构，外墙面静电喷塑，六面壳体对地面绝缘处理，单元大件板块间采用M8镀锌镙铨夹入导电衬组装。其特点：重复拆装工艺性强，安装便捷、性能稳定，能有效地防止外界电磁场的干扰和电子信息泄密。

屏蔽门：高性能手动带锁紧机构，门洞尺寸：1.8×0.8米、1.9*0.9米、2.0*1.0米

波导窗：蜂窝型波导通风窗，规格300mm×300mm，300mm×600mm

滤波器：电源滤波器，电话、消防信号、监控、空调信号等滤波器

室内电气：设有配电箱，照明，以及电源插座

室内装潢：

普通型：顶、墙面采用环保型PVC塑扣板；地面采用复合地板。

中档型：顶部采用微孔板，墙面铝塑板，地面防静电高架地板。

高档型：冲孔天花板，进口铝扣板、双面彩钢板，全钢防静电地板。

其他：按用户需求可调整屏蔽室的相关配置
