油浸式试验变压器 YD系列

油浸式试验变压器 YD系列

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

YD系列油浸式试验变压器又名油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压仪。

它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

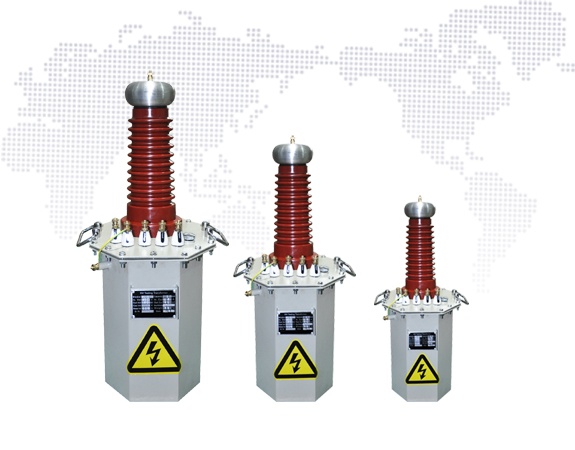

YD 系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

技术参数

油式试验变压器参数

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压kV	电流 mA
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850

直流技术参数：交直流两用型试变的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。
