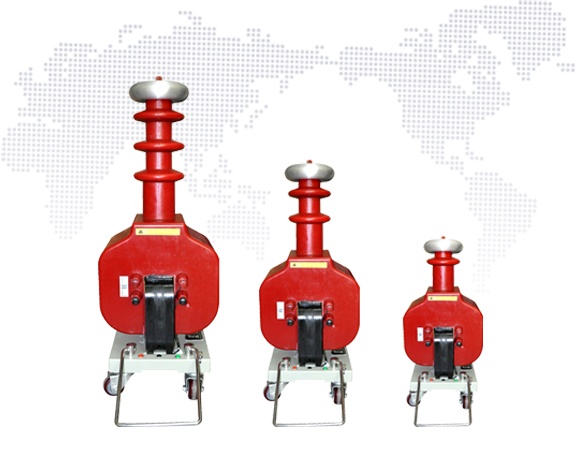

干式试验变压器 GTB系列

干式试验变压器 GTB系列

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

干式试验变压器适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。输出交、直流高压，对各类高压试验提供高电压。干式试验变压器用于各种电气设备绝缘性能的现场检测。

GTB系列干式试验变压器是国电西高在YD系列油浸式试验变压器的基础上进行改进的产品，同时改良了老式试验变压器体积大，笨重的问题。装配上配套的整流硅堆后可以提供直流高压试验电源，可配备球隙等配件。特别适用于电力系统以及大型厂矿的高压试验。

产品别称

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器

技术参数

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压kV	电流 mA
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	640Х490Х1850
