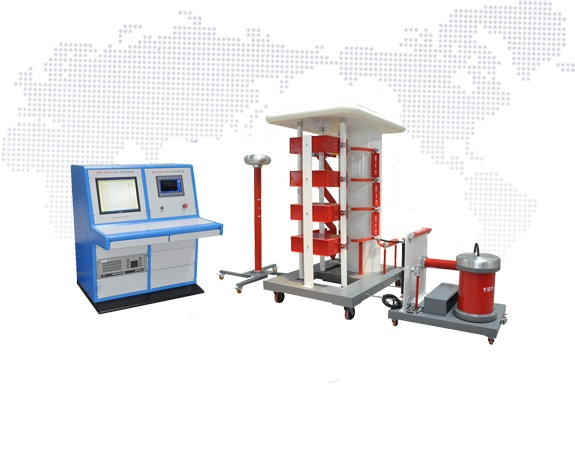

冲击电压发生器 GDCY系列

冲击电压发生器 GDCY系列

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDCY系列冲击电压发生器主要用于包括绝缘子串、长空气间隙、套管、互感器以及变压器等高压电力设备等被试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波等各种形式的冲击试验，检验其绝缘性能。可产生宽范围电压和能量的标准雷电波、操作波、雷电截波以及震荡雷电波等多种冲击电压波形。

GDCY系列冲击电压发生器主要分为以下四个部分：
高压直流充电单元
冲击设备本体
放电装置和测试箱
手动控制系统或计算机测控系统

特点：
调波电阻均采用板型结构，无感绕制
接头处采用弹簧压接，调波时插拔方便
回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大
三间球隙放电触发方式、动作可靠
电压利用系数高，操作简单，同步性能好
采用恒流充电自动控制技术，自动化程度高，抗干扰能力强

全波、截波均采用电子线路，可调节延时点火触发

技术参数

冲击电压等级	100kV-7200kV
标准雷电波	1.2±30%/50±20%μS
峰值振荡	小于 5%
标准操作波	250±20%/2500±60%μS
振荡雷电波的波头时间	不大于 15 μ S
振荡操作波的波头时间和振荡操作冲击波的波头时间	15μS-1mS
最低输出电压	≥ 10%Un
充电电压不稳定度	<±1%
同步范围	≥ 20%
同步放电误动率	<2 %
点火范围	10% ～ 100%
工作时间	≥ 70%UN 间断工作（ 300s 充放电 1 次） <70%nn 连续工作（ 120s 充放电 1 次）
发生器效率：雷电波 ( 空载 )	≥ 90 %
截断时间	2 ～ 5 μ S
