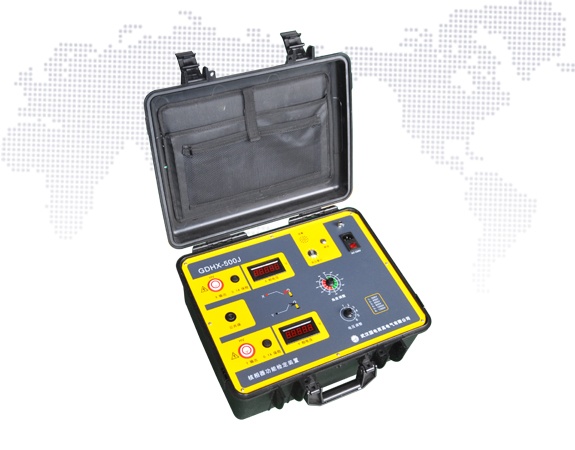

核相器功能检定装置 GDHX-500J

核相器功能检定装置 GDHX-500J

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。
目前国内高压核相器大部分为无线型，其次为有线型，电压范围涵盖0.4kV~220kV。国内各核相器厂家针对核相器的检验主要通过连接室内低压220V的方法来实现自检，这种方法只能验证核相器的同相检验数据及电池电量状态，而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境，导致高压环境下测量的相位差与低压环境下的数据有差别。

产品特点

能真实模拟现场高压环境，得到被检验仪器的真实测试数据；
可实现高压相位可调，弥补高压源相位单一的空缺；
实现高压线性可调，方便检验核相器在不同高压状态下的测试数据；
可对验电器进行检定测试；
具有可靠的过流、过压保护。
GDHX-500J核相器功能检定装置可产生X、Y两路电压同时输出
电压分6档可调，以适应不同厂家的核相器的检测要求。
GDHX-500J核相器功能检定装置产生的X、Y两路电压的相位可分为12档可调，已测试核相器的相位误差。
X、Y两路电压输出有电压指示且有过流保护。

高压输出工作时有声光报警警示工作人员。

技术参数

电压输出	X 、 Y 两相电压同时输出（有效值）	200 ~ 1.3kV 精度 5%
	电压 6 档	200 、 400 、 600 、 800 、 1000 、 1200 （电压可定制）
相位调整	X 、 Y 两相电压相位	12 档可调，精度 0.2°
	12 档相位	0° 、 1° 、 2° 、 3° 、 5° 、 10° 、 15° 、 30° 、 90° 、 120° 、 150° 、 180° （相位可定制）
波形（高电压输出为正弦波）	波形失真	1%
	频率	50Hz 0.1%
外形尺寸		470 x 420 x 210mm ³
单机重量		15kg
供电电源		AC 220V±10% ， 50 ／ 60Hz
环境温度		-10℃ ～ +50℃
