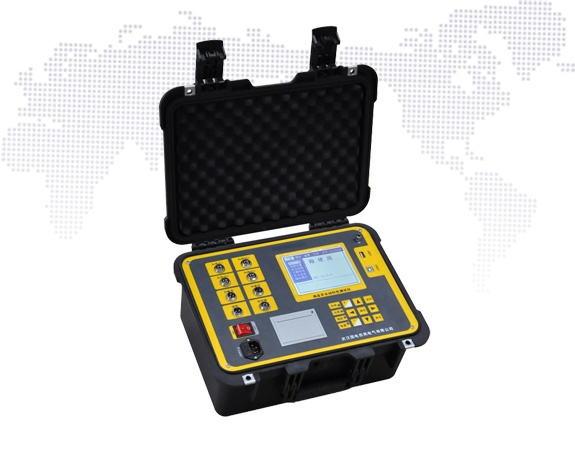

高压开关动特性测试仪 GDKC-12A

高压开关动特性测试仪 GDKC-12A

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDKC-12A高低压开关动特性测试仪是为适应现场调试断路器机械特性的需要而研发的专用检测设备。摒弃了传统方法测试中存在的操作复杂，精度低等缺点，将现代光电隔离技术、大规模可编程逻辑电路技术以及高压设备测量技术进行有机结合。以人机对话的方式进行操作。具有智能程度高，功能全，数据准确可靠，抗干扰能力强，操作简便，体积小，重量轻以及外观美等特点，适用于各种型号的真空、SF₆、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器以及空气开关等。

产品特点

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

技术参数

速度	量程	20m/s
	分辨率	0.01m/s
	误差	0-2m/s 以内：± 0.1m/s ± 1 个字
		100ms 以上：± 0.2m/s ± 1 个字
行程		量程	分辩率	误差
	真空断路器	50.0mm	0.1mm	1% ± 1 个字
	SF6 断路器	300.0mm	1mm
	少油断路器	600.0mm
时间	测试范围	4000ms
	最小分辨率	0.1ms
	准确度	100ms 以内 0.1ms ±一个字
		100ms 以上 0.1% ±一个字
		同期± 0.1ms
电流		量程 20.00A ，分辩率 0.01A
输出电源		DC30 ～ 250V 数字可调 /20A （瞬时工作）
外形尺寸		360mm(L) × 280mm(W) × 300mm(H)
重　　量		9kg
