高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了GDKC-15高压开关动特性测试仪。

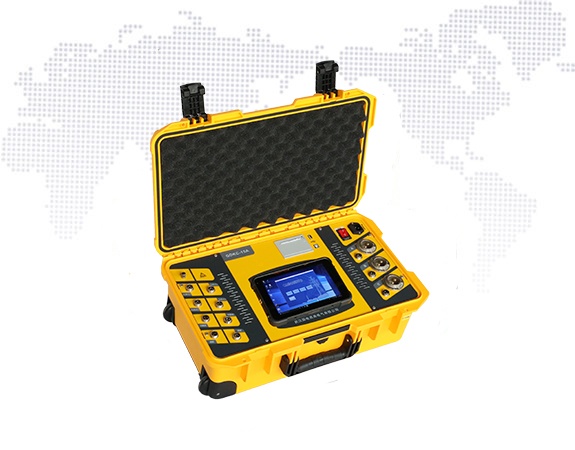

高压断路器是电力系统中最重要的控制设备之一，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网，我公司开发的GDKC-15开关机械特性分析仪是一款综合性测试仪器，一台设备集成了开关的机械特性测试及开关接触电阻测试，设备集成度高操作简单是各电压等级开关测试的理想升级的换代产品。

• 时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
• 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
• 弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形，每断口的分闸反弹幅值。
• 速 度：刚分、刚合速度，最大速度，时间－行程特性曲线。
• 行 程：总行程，开距，超行程，过冲行程，反弹幅值。
• 电 流：分、合闸线圈的分、合闸电流值、电流波形图。
• 动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
• 合闸电阻：6断口的合闸电阻的预投时间、预投波形及电阻阻值。
• 石墨触头：3或6路断口西门子石墨触头开关的分、合闸时间及动态波形图。
• 双端接地：3或6路双端口接地的情况下。能准确测量合分闸时间。
• 静态电阻：3*100A 回路电阻的测量。
• 动态电阻：3*100A 断路器动作过程动态电阻的变化波形。

• 接地电阻：3或6路双端口接地实时电阻测量。
• 技术参数

  使用环境

  输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa

  温 度 －10～40℃ 湿 度 ≦80%RH

  安全性能

  绝缘电阻 ＞2MΩ

  介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

  基本参数

  时 间： 量程 20000.0ms 最小分辩率0.01ms

  　　　 误差 ① 200 ms档位 0.01ms±2个字

  　　　　 　② 2000 ms档位 0.1ms±2个字

  　　　　 　③ 20000 ms档位 1ms±2个字

  合闸电阻：量程 10 KΩ 分辨率 1Ω

  石墨触头：量程 200 ms 分辨率0.1ms

  双端接地：量程 200 ms 分辨率0.1ms

  静态电阻：量程 10mΩ 最小分辨率0.01uΩ

  动态电阻：量程 10mΩ 最小分辨率1uΩ

  速 度：量程　 20.00m/s 分辩率0.01m/s

  误差　 ① 0-2m/s以内 ±0.1m/s±1个字

  ② 2m/s以上 ±0.2m/s±1个字

  行 程：

  	量 程	分辩率	误 差
  真空断路器	50.0mm	0.1mm	0.1 ± 1 个字
  SF6 断路器	300.0mm	1mm
  少油断路器	600.0mm

  电 流： 最大量程 20.00A 分辩率0.01A

  输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。

  外形尺寸： 360mm(L)×280mm(W)×300mm(H)

  重　　量： 10kg
