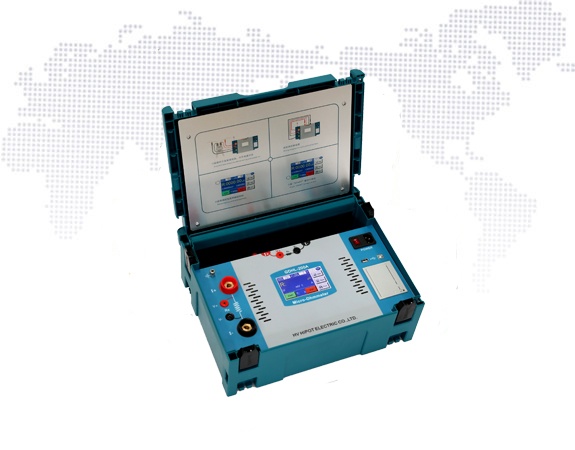

断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因为国家标准规定必须使用100A以上直流电流进行测试。综上所述国电西高自主研发的GDHL-200A智能回路电阻测试仪采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的数字检测技术研发生产满足于GB50150-2006和DL/T 845.4-2004规程要求开发的专业测试仪器，广泛适用于电力行业各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

• 采用高精度恒流电源，自动升流方式无需人工调节，测试迅速准确;
• 采用四端法，有效地排除了测试线电阻对测试结果的影响;
• 量程宽、精度高，电阻测量范围可达99mΩ;
• 测试时间可多档位选择，满足现场各种应用;
• 长时间大电流输出，烧除开关氧化膜，使测量更真实;
• 仪器内部可自带标准电阻，可实时自校准仪器内部及外部测试线是否正常，提高测试可靠性;
• 同屏显示电阻、电流、电压、时间、状态及提示信息，人性化操作界面设计,操作过程简单易用;
• 输出电流稳定多档输出电流可选择，电阻测试范围宽;
• 可长时间进行工作，具有开路保护、过热保护等完善的保护功能。
• 采用4.7寸工业级高亮度彩色触摸液晶屏，在强阳光下依然清晰可见。
• 仪器主机配置热敏打印机，便于数据打印。
• 具有本机存储存储数据量1000条，方便数据保存。
• 欧式扳把快速接头、锁扣设计，接触面大、通流能力强
• 组合式机箱配置方案，用户可轻松组合相关仪器和附件。
• 实现整体打包携带，使用户拥有更加轻松的使用体验。
• 吊装式一体化设计，骨架式拆装结构，便于检修和维护；
• 整机嵌压式结构，分散应力；减震缓冲处理，确保物流的可靠性；
• 楔形导流风道，提高散热能力，大大延长使用寿命；
• 整机体积小、重量轻，不超过5kg，非常适合现场使用。
• 可以选配USB接口或蓝牙接口功能，主机通过有线或无线方式可与PC机或平板电脑、手机等连接通过上位机或者APP进行设备的控制操作及生成试验报告。

• 配置小程序,输入截面和长度可自动计算电阻率，可按国标考量导体材质；
• 技术参数

  产品型号参数
  测试电流档位	100A 有 50A 、 100A 二档
  	200A 有 50A 、 100A 、 150A 、 200A 四档
  	其它电流档位可定制
  测量范围	1-99999 μΩ
  	50A:1 μΩ -99999 μΩ
  	100A:1 μΩ -50000 μΩ
  	150A:1 μΩ -33000 μΩ
  	200A:1 μΩ -25000 μΩ
  准确度	±（读数*0.5%+0.1uΩ）
  分辨率	0.01uΩ
  电阻显示位数	六位半
  恒流源输出电压	≤ 5 V
  测试时间	多档测试时间可选择设置
  工作电源	AC220V±10％ 50Hz
  功耗	≤ 1000W
  使用环境温度	-20 ℃ ～ 40 ℃
  相对湿度	≤ 80%RH ，不结露
  主机重量	小于 5kg
