型号

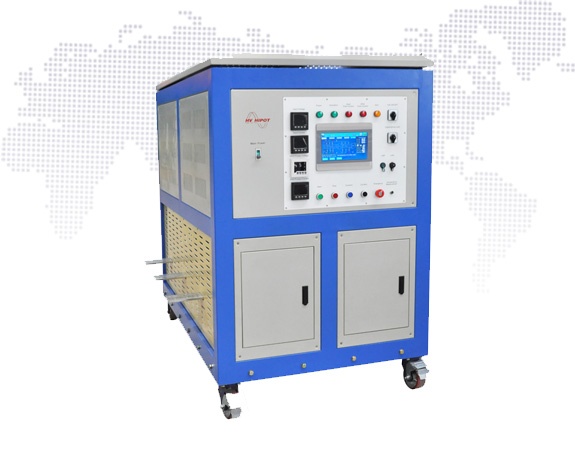

 GDSL-A-3000A三相温升大电流系统

最大输出电流

交流单相3000A  3组

电路方式

特殊工艺电动调压器

交流输入

相线

3Φ4W +G

电压

380V±10%，50Hz±2%三相四线

输入电流

78A

输出

相线

3Φ4W

电压

0-10自动转换

电流

AC0-3000A连续可调, 无级调速方式;

可三相同时输出，也可单相输出，也可分相输出;

手动方式输出，自动方式输出二种方式。

额定容量

90kVA

稳流精度

输出电流≤±0.5%

输出端子

接线端子

保护

电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零，电流为零

精度

源效应

≤0.3%额定值

时漂

≤1%额定值

温漂

≤0.04%额定值／℃

负载效应

≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）

纹波电压

≤1%额定值+10mV

其他

线路调整率：

0.1%

负载调整率：

0.1%

显示

及设定

电压表显示

真彩色液晶和数显仪表 (显示精度：0.1V, 显示误差：≤0.2%±1个字)

电流表显示

真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A,显示误差：≤0.2%±1个字)

调节设定

电流（高精电位器调节）

系统

整机效率

≥90%

耐压绝缘阻抗

AC 1800V 1分钟，20兆欧

冷却装置

强制风扇冷却

噪音

﹤60dB（机器前方1mm）

互感器精度

0.2级

防护等级

IP20

工作

环境

工作方式

长时间温升实验

温度

-10℃-50℃

湿度

0-90%（非凝结状态）

海拔高度

1500m以下

外形

结构

一体温升+独立控制工作台

尺寸

还不能订

重量

母排

输出按每平方2个电流计算，在后面

温度巡检

16路模块

A级热电偶
