高压断路器模拟装置 GMDL-02A

高压断路器模拟装置 GMDL-02A

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

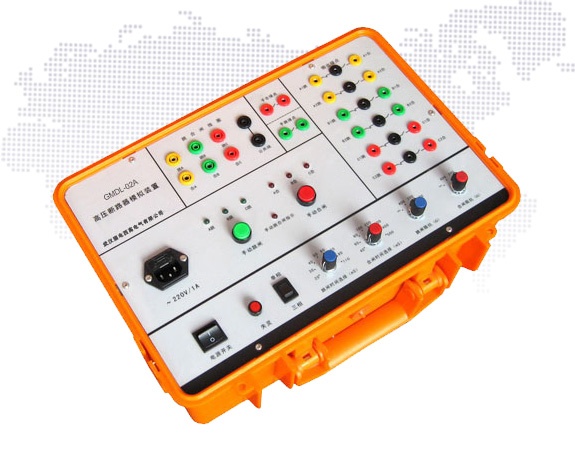

GMDL-02A高压断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的回路设计，可以模拟6-110KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

技术参数

1、工作电源电压	AC220V±10% 50HZ 工作电流小于0.5A。
2、跳、合闸操作电压	DC200V或DC110V。
3、跳、合闸时间	跳闸时间选择： 20ms、30ms、40 ms、50 ms、60 ms、70 ms 90 ms、110 ms，误差不超过±5ms。]
4、合闸时间选择	40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20ms）。
5、跳、合闸电流	跳闸电阻选择： ∞Ω、100Ω、200Ω、400Ω 合闸电阻选择： ∞Ω、100Ω、200Ω、400Ω 跳、合闸电流由跳、合闸时间控制自动切断。
6、手动跳合闸	当通过面板上的“手动合闸”和“手动跳闸”按钮来操作高压断路器模拟装置时高压断路器模拟装置跳、合闸线圈中没有电流通过。
7、断路器失灵	当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。
8、开出量	接点容量： DC220V/0.5A，AC220V/5A。
9、断路器位置输出接点：	断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
10、手合、手跳接点：	手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
