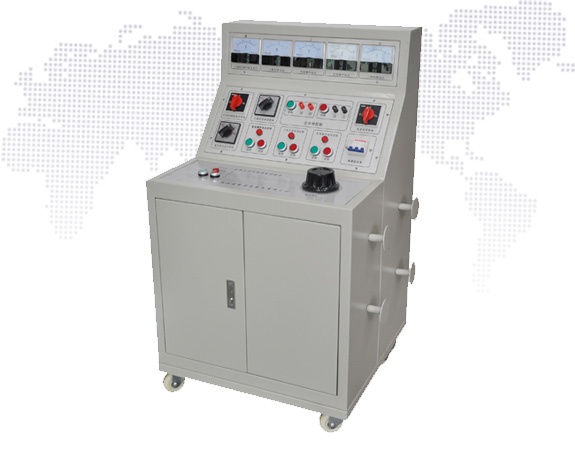

GDGK-II高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

功能说明：

1. 技术参数中1 – 5项分别由独立的接触器控制，输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中1 – 5项，可以同时合闸，没有互锁。请用户注意使用中的要求。 最好每次只能有一组电源输出工作。

2. 技术参数中3、6、7项不受接触器控制，只要总电源开关闭合，即可输出。

3. 三相转换开关分别控制面板上的三相AC380V电压表、三相交流电流表、三相交流电压表、直流固定输出电压表。

• 操作简单，方便快捷
• 支持各种交、直流电源，方便对开关柜的检测
• 配空气开关和熔断器，过流不算话仪器
• 配万向轮，方便移动
• 低于2KG,质量轻

输入电源：三相四线AC380V

 输出电压及电流：

1.三相AC100V输出（固定值） 一组

 2.三相AC 0-10A输出（〈100V，可调值〉 一组

3.单相12V、24V、48V、110V、220V直流固定输出 一组

4.交流操作电压输出： AC 0-400V，220V时，电流小于10A 一组

5.直流操作电压输出 DC 0 - 260V 一组

6.单相AC220V输出（固定值，插座形式） 二组

7.三相AC380V输出（固定值，接线柱） 一组

8.合闸控制接点⑤、⑧分闸控制接点⑥、⑦

9.外形尺寸：780×620×1100mm

10.重量：75kg
