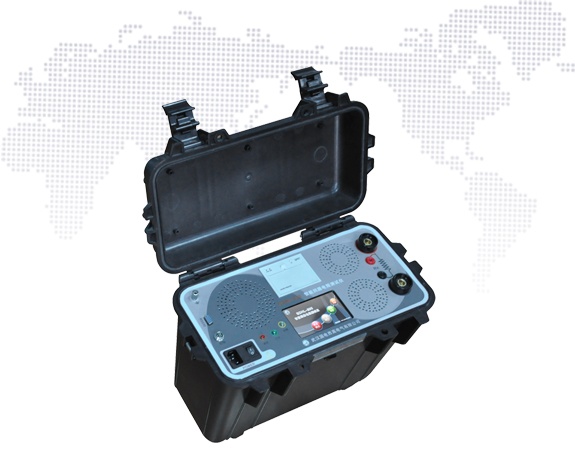

GDHL系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高压、中压以及低压断路器、开关回路电阻、大电流汇流排（如铜排、铝排等）连接点电阻、套管连接处的接点电阻、电缆连接点电阻以及焊接点处电阻等的专用测试仪器。电阻值的测量电流采用国家标准GB736所推荐的不小于100A电流。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

• 分常规测试和开关电阻测试模式，可供用户自由选择
• 仪器能长时间连续输出大电流， 测试时间分多档和自定义设定，可满足测试时间需求
• 前置换纸高速热敏打印机，利于生成测试报告
• 人机交互界面友好，能同屏显示电阻、电流、电压、时间、状态及提示信息，内容丰富，易于观察
• 仪器可任意设定日期和时钟，具有数据存储与历史数据浏览功能。可设置试验样品和试验员编号，便于客户识别测试结果归属；系统设置模式还提供接线示意图和注意事项，也可任意查询历史数据和常用开关参考电阻值图表
• 人机对话全触摸操作方式，智能化程度高、安全性好
• 提供环境和机内温度测试，为仪器提供保护依据
• 设定标准电阻，可进行误差换算，便于测量电阻值和标准值之间的比较

• 用户可自主设置电流
• 技术参数

  一般技术指标
  供电电源	AC220V ± 10% ； 50 ± 2Hz
  工作环境	温度： -1 0 ～ +50 ℃ ；湿度≤ 85%RH 、无凝露
  测试环境	温度： 15 ～ 25 ℃ ；湿度≤ 85%RH 、无凝露
  存储条件	温度： -20 ℃～ 70 ℃；湿度≤ 85%RH 、无凝露
  外形尺寸	365*165*310mm
  重量	小于 5kg（不含测试线包）
  型式	便携式
  冷却方式	风冷
  绝缘性能	对地＞ 20MΩ
  防护等级	IP67
  工作方式	连续和自定义工作时间模式

  	电流档（ A ）	测量范围	准确度		最大分辨率
  GDHL-200	25	40uΩ ～ 80mΩ	40uΩ ～ 49.99uΩ	1.0%RD+0.2%FS	0.01uΩ
  			50.00uΩ ～ 7.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			8.000mΩ ～ 80mΩ	1.0%RD+0.2%FS	10uΩ
  	50	20uΩ ～ 40mΩ	20uΩ ～ 4.99uΩ	1.0%RD+0.2%FS	0.01uΩ
  			5.00uΩ ～ 3.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			4.000mΩ ～ 40mΩ	1.0%RD+0.2%FS	1uΩ
  	100	10uΩ ～ 20mΩ	10uΩ ～ 1.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			2.000mΩ ～ 20mΩ	1.0%RD+0.2%FS	1uΩ
  	200	5uΩ ～ 10mΩ	5uΩ ～ 999.99uΩ	0.5%RD+0.1%FS	0.01uΩ
  			1.000mΩ ～ 10mΩ	1.0%RD+0.2%FS	1uΩ
  	电流档（ A ）	测量范围	准确度		最大分辨率
  GDHL-100	10	100uΩ-200mΩ	100uΩ-999.9uΩ	1.0%RD+0.2%FS	0.01uΩ
  			1mΩ -7.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			8.000mΩ-200mΩ	1.0%RD+0.2%FS	10uΩ
  	25	40uΩ-80mΩ	40uΩ-49.99uΩ	1.0%RD+0.2%FS	0.01uΩ
  			50.00uΩ-7.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			8.000mΩ-80mΩ	1.0%RD+0.2%FS	10uΩ
  	50	20uΩ-40mΩ	20uΩ-1.999mΩ	0.5%RD+0.1%FS	0.01uΩ
  			2.000mΩ-40mΩ	1.0%RD+0.2%FS	1uΩ
  	100	10uΩ-20mΩ	10uΩ-999.99uΩ	1.0%RD+0.2%FS	0.01uΩ
  			1.000mΩ-20mΩ	0.5%RD+0.1%FS	1uΩ
