多次脉冲电缆故障测试系统 GD-4136L/H


采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数



我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述
GD-4136系列多次脉冲法电缆故障测试系统是国电西高在二次脉冲法电缆故障测试采样技术基础上精心研发的又一款最新、最先进的电缆故障定位装置。简化了电缆故障定位的复杂性及难度，提出了更新颖的电缆测试方法及手段，实现了更快捷简便的故障波形判断方式，达到了电缆故障定位革命性的改变。

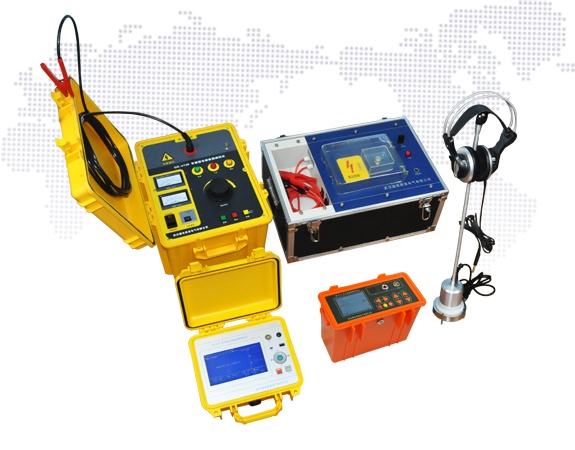

组成部分
  • GD-4132电力电缆故障定点仪
  • GD-4133多次脉冲电缆故障测试仪
  • GD-4133S多次脉冲耦合器
  • GD-2131L/H一体化直流高压发生器


GD-4132电力电缆故障定点仪

仪器包括主机、声磁同步传感器1个、高抗噪耳机1个以及充电器，采用波形显示的声磁同步法进行故障精确定点同时可进行路径探测。
  • 声磁同步接收，抗干扰能力强
  • 声磁信号波形显示，信号和噪声易于区分
  • 光标测量声磁延时，精确判断故障点的远近
  • 根据磁场波形的初始极性，在定点的同时进行路径探测
  • 内置大容量锂离子电池供电，配快速充电器

GD-4133多次脉冲电缆故障测试仪

用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好等特点
  • 具有低压脉冲法、脉冲电流法以及多次脉冲法等多种测距方法
  • 采样频率为200Mhz，国内同类仪器中最高采样频率
  • 测距分辨率最高可达0.4m，测量盲区小
  • 具备触摸操作和机械按键两种操作方式
  • 界面显示采用画中画方式，可同时查看三个暂存波形
  • 采用嵌入式操作系结构设计

GD-4133S多次脉冲耦合器

为GD-4133电缆多次脉冲故障测距仪提供脉冲信号耦合通路，同时实现了与高压设备的电气隔离。
  • 采用国际上最先进的多次脉冲法和脉冲平衡技术
  • 具有安全的高压保护措施。实现测量回路与高压冲击电源的电气隔离
  • 接线简单，可与其他高压设备配合使用

  • 无高压外露，安全可靠
  • 技术参数

    型号规格

    GD-4136L

    GD-4316H

    最远测试距离

    100km

    100km

    信号增益调节范围

    70dB

    70dB

    低压脉冲发射电压

    30V

    30V

    最大采样频率

    200MHz 实时采样

    200MHz 实时采样

    通讯接口

    USB

    USB

    输出电压

    DC 0-16kV 可调

    DC 0-32kV

    最大储能

    1024J 8uF

    2048J 4uF

    额定功率

    1000VA

    1000VA

    直闪电压

    16kV

    32kV
