您当前所在位置：首页 > 产品中心 > 电缆故障检修设备 >全功能电缆故障测试系统 GD-2137L/H

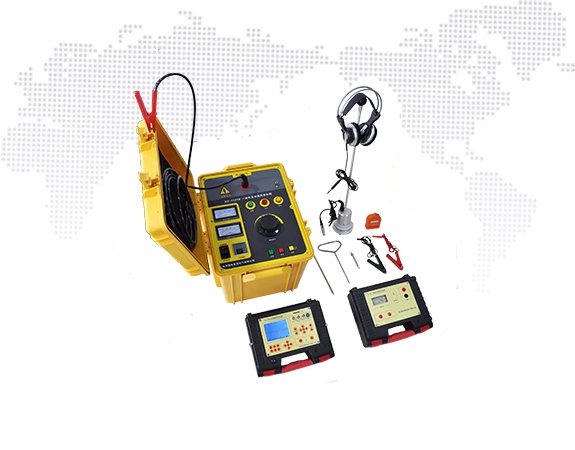

全功能电缆故障测试系统 GD-2137L/H
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
产品概述
GD-2137系列 全功能电缆故障测试系统是国电西高新研发的便携式综合测试仪，能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试。集测距、定点、路径探测功能于一体，适用于各种类型的电力电缆及通信电缆。组成部分
- GD-2131L 一体化直流高压发生器
- GD-2133M电缆故障综合测试仪
- GD-2132T电缆路径探测信号发生器
主要功能
故障测距
- 低压脉冲故障测距：适用于低阻、短路、断线故障的精确测距
- 脉冲电流故障测距：适用于高阻、闪络型故障的测距
精确定点
- 声磁同步接收，抗干扰能力强
- 声磁信号波形显示，信号和噪声易于区分
- 光标测量声磁延时，精确判断故障点的远近
- 可根据磁场波形的初始极性，在定点的同时进行路径探测
路径探测
- 音峰／音谷法路径探测。
- 信号幅值显示。
- 可进行80％法或45°法测深
-
技术参数
测距模式
低压脉冲、脉冲电流
采样频率
100MHz
分辨率
低压脉冲模式 1m
脉冲电流模式 4m
低压脉冲模式发射电压
30V
测距范围
30km
声音信号通频带
中心频率 400Hz ，带宽 200Hz
信号增益
80dB
定点精度
0.1m
接收频率
1kHz
增益
80dB
发射频率
1kHz
发射功率
≥3.5W
输出特性
开路电压 ≥100Vp-p ；
短路电流 ≥300mA ；
