您当前所在位置：首页 > 产品中心 > 电缆故障检修设备 >电缆故障测试系统 GD-2136L/H

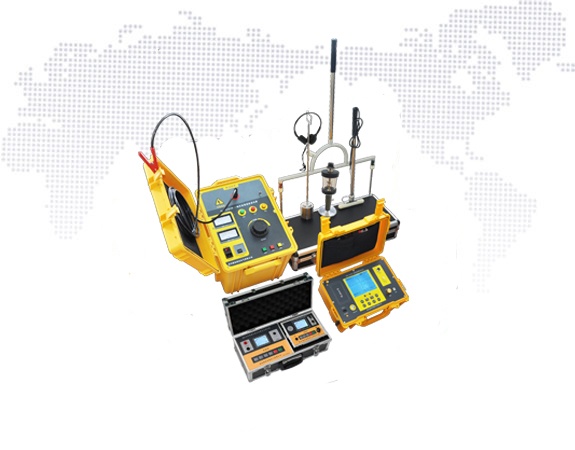

电缆故障测试系统 GD-2136L/H
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
产品概述
GD-2136电缆故障测试系统集成测距、定点、路径探测功能，能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声磁法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。组成部分：
- GD-2131L/H一体化直流高压脉冲发生器
- GD-2132电缆寻迹及定点测试仪
- GD-2133电缆故障智能测试仪
产品特点：
- 音频法完成一般高阻、闪络型故障点的精确定点
- 采用低压脉冲法和高压闪络法
- 适用于各种电压等级以及型号的电力电缆
- 接收灵敏度高，精准定位
GD-2131L/H一体化直流高压脉冲发生器
用于使用冲击闪络法检测高阻故障时的辅助高压电源
- 最大烧穿功率1000W，可在短时间内烧穿击穿点，降低击穿点电阻
- 产生固定频率的脉冲
- 可进行直流耐压试验
GD-2132电缆寻迹及定点测试仪
用于定位测试对地绝缘不良点，探测线缆路径以及线缆埋深
- 由发射机、接收机、磁感应探测棒以及定位探测架等组成
- 接收灵敏度高，定位精度小于10cm
- 寻迹定位距离最长可达20km
- 探测电缆深度最深可达3m
GD-2133电缆故障智能测试仪
用于对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试。
- 仪器采用低压脉冲法和高压闪络法探测
- 对电缆的闪络及高阻故障可无需烧穿而直接测试
- 最远测试距离为15km，明线可达100km
- 测试结果以波形及数据自动显示，判断直观
- 具有波形及参数存储、调出功能
-
技术参数
型号规格
GD-2136L
GD-2316H
最远测试距离
32km
32km
探测盲区
1m
1m
功耗
5VA
5VA
探测路由及故障最远定位距离
线径小于 0.5 电缆为 3km ，电缆可达 20km
准确定点的故障绝缘阻值
0-50M Ω
0-50MΩ
定位测试准确度
≤± 10cm
≤± 10cm
探测电缆深度
≤ 3m
≤ 3m
输出电压
DC 0-16kV 可调
DC 0-32kV 可调
额定功率
1000VA
1000VA
