智能带电电缆识别仪（管线仪） GD-2134E

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

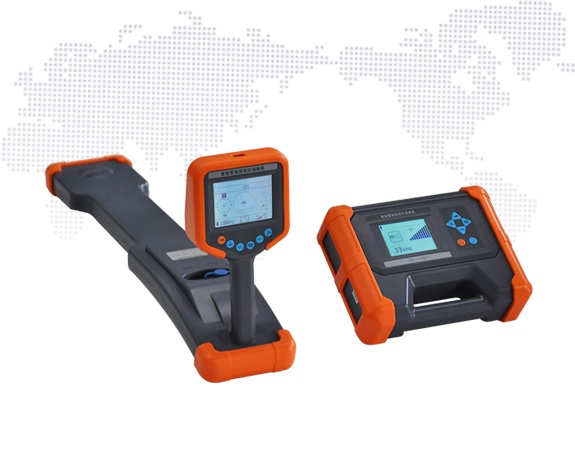

GD-2134E是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

技术特点

罗盘显示：直观显示管线位置和左右方向。

跟踪正误提示：电流方向测量，跟踪正误提示，排除临线干扰（部分频率）。

深度和电流测量，可显示信号强度历史曲线。

全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

运行电缆探测：高性能发射卡钳，最大程度向运行电缆耦合输出信号。

电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；听诊器（选配件）可在不方便使用卡钳时使用。

接地故障查找：升压器（选配件）可将最大输出电压提升至1000V，使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。

多种探测频率：主动探测和被动探测。

发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。

内置可拆卸大容量锂离子电池，欠压自动关机，长时间无操作自动关机。

机壳美观坚固、质轻便携。

技术参数

发射机：

输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。

输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

输出功率：最大10W，10档可调，自动阻抗匹配。

直连输出电压：最高150Vpp。

具备过载和短路保护功能。

人机界面：320×240点阵液晶显示器。

内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

接收机：

输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。

接收频率：

主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。

射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。

管线探测模式：宽峰法、窄峰法、音谷法。

电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

人机界面：320×240点阵液晶显示器。

内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

其他：

体积：发射机280×220×90mm，接收机680×120×277mm。

质量：发射机2.3kg，接收机2.0kg。

充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。

使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
