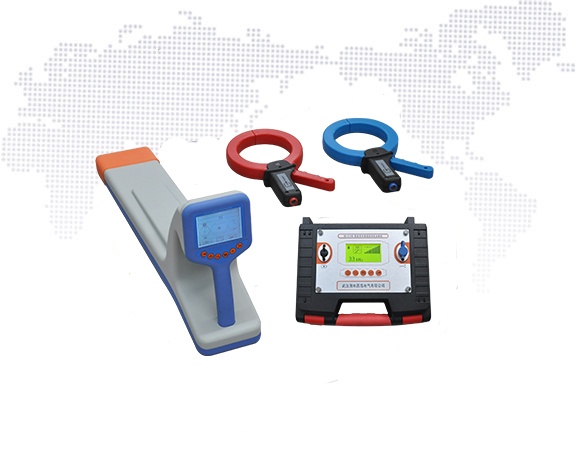

移动式电缆故障测试系统 GD-2134D
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
产品特点
- 罗盘显示：直观显示管线位置。
- 左右指示：左右箭头显示管线位置。
- 跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。
- 实时进行深度和电流测量。
- 历史曲线显示：直观显示信号变化情况。
- 唯一性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。
- 接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
- 全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
- 多种探测频率：主动探测和被动探测。
- 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
- 发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。
- 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
- 机壳坚固、质轻便携。
-
技术参数
发射机
输出方式
直连输出、辐射感应、卡钳耦合（选配）。
输出频率
640Hz （复合频率）、 1280Hz （复合频率）、 10kHz 、 33kHz 、 83kHz 。
输出功率
最大 10W ， 10 档可调，自动阻抗匹配。
直连输出电压
最高 150Vpp 。
人机界面
128×64 点阵液晶显示器。
内置电池
4 节 18650 锂离子电池，标称 7.4V ， 6.8Ah 。
接收机
输入方式
内置接收线圈、接收卡钳 ( 选配 ) 、听诊器 ( 选配 ) 、查障 A 字架 ( 选配 )
接收频率
主动探测频率： 640Hz 、 1280Hz 、 10kHz 、 33kHz 、 83kHz
工频被动探测频率： 50Hz/60Hz 和 250Hz/300Hz( 用户可配置 )
射频被动探测频段：中心频率分别为 10kHz 、 33kHz 、 83kHz
管线探测模式
宽峰法、窄峰法、音谷法
电缆鉴别模式
接收卡钳 ( 选配 ) 智能鉴别和电流测量、听诊器 ( 选配 ) 鉴别
人机界面
320×240 点阵液晶显示器
内置电池
2 节 18650 锂离子电池，标称 7.4V ， 3.4Ah
体积
发射机 270 × 220 × 85mm
接收机 700 × 270 × 120mm
质量
发射机 2.2kg
接收机 2.2kg
