架空线小电流接地故障定位仪 GDXG-F

架空线小电流接地故障定位仪 GDXG-F

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDXG-F架空线小电流接地故障定位仪，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。

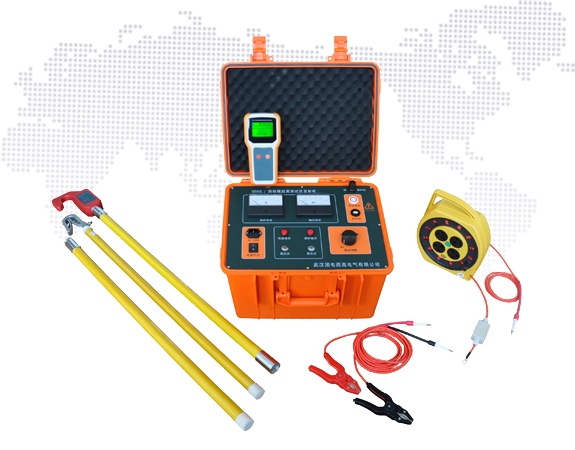

GDXG-F是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。

产品特点

适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
在线路停运后进行定位，特别适用于有电缆分支的故障线路。
施加高压信号使故障重现，电流信号稳定，易于检测。
超低频信号避免系统分布电容影响，能对高阻值故障进行定位。
发射机安全特性：高压启动闭锁功能、输出允许直接短路。
传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。
传感器和接收机无线通讯传输，安全可靠。
发射机可使用市电、发电机供电，传感器和接收机干电池供电。
发射机体积小，重量轻；传感器为体积重量最小化设计，方便沿线挂接；接收机为手持式设计。

接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。

技术参数

定位精度		0.2 米
发射机输出特性	输出频率	1Hz
	开路电压	基波有效值 0~2800V ，（脉动直流，峰值 8kV ，相当于 10kV 线路的相电压峰值）
	短路电流	基波有效值 0~35mA （脉动直流，峰值 100mA ）
传感器与接收机的无线通讯距离		不小于 30m
发射机电源		AC 220V 市电，可接发电机（输出功率 ≥1500W ）
发射机功率		最高功率 900W
传感器电源		3 节 7 号碱性干电池
接收机电源		5 节 5 号碱性干电池
使用条件		温度 :-10℃ － 40℃ ，湿度 5-90 ％ RH ，海拔 <4500m
