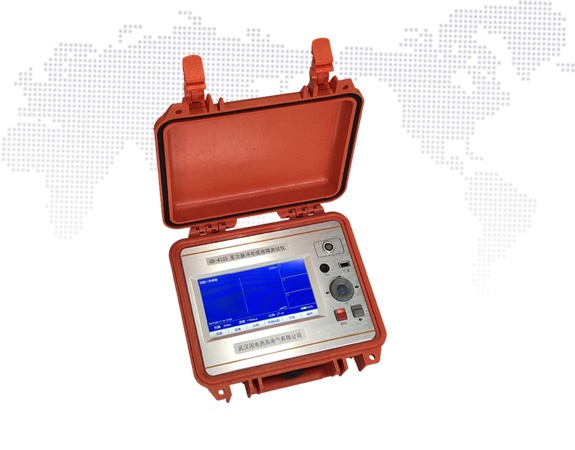

多次脉冲电缆故障测试仪 GD-4133

多次脉冲电缆故障测试仪 GD-4133

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131L装置配合使用；在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

产品特点

多种测距方法：

低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

200MHz实时采样：

国内同类仪器最高采样频率，与国际最高水平接轨。
提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

触摸操作和机械按键两种操作方式

触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。

LED大屏幕彩色液晶显示，界面友好：

波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。
功能菜单简单实用，功能强大。

画中画暂存显示功能

界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

嵌入式操作系统

设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。
专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。

标尺功能

可以设置1个起点，10个接点，1个故障，1个全长。（详细操作见以后章节），直观显示电缆的基本情况，屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。

波形存储、计算机联机通讯：

可在机内存储大量波形。
使用U盘进行波形数据的导入导出。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

电源管理：

仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。

坚固机壳，质轻便携。

技术参数

工作模式	低压脉冲、脉冲电流、多次脉冲
信号增益调节范围	70dB
低压脉冲发射电压	30V
最高分辨率	0.4m
最大采样频率	200MHz 实时采样
最大测距范围	100km
测距盲区	2m
通讯接口	USB
电源	聚合物锂离子电池组，标称电压 7.4V
按键	采用丹麦进口按键，可靠性不小于 1 千万次
电池供电时间	使用充满电的聚合物锂离子电池，可以连续使用 5 小时以上 ( 随着电池的老化，连续使用时间会相应缩短 )
充电器	输入 AC220V ， 50Hz ，充电电流 2A ，充电时间 8 小时
体积	274×218×81mm
质量	3.5kg
使用条件	温度 -10℃ ～ +40℃
	湿度 5 ％～ 90 ％ RH （ 25℃ ）
	海拔 h<4500m
