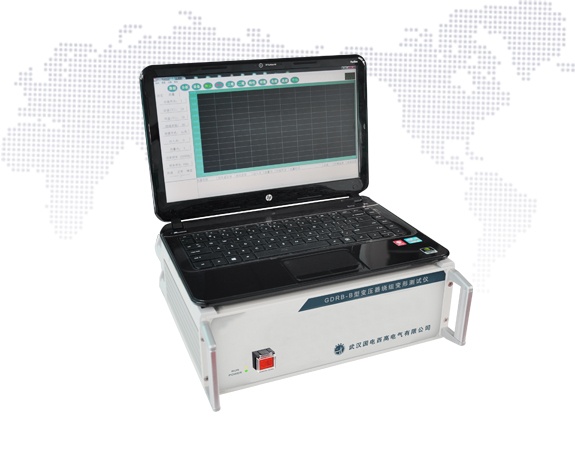

变压器绕组变形测试仪 GDRB-B

变压器绕组变形测试仪 GDRB-B

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDRB-B型变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析（FRA）方法，根据变压在试验过程中发生匝间或相间短路的可能造成的线圈位移以及变形所导致的变压器内部绕组特征参数发生变化，进而改变其原有的频域特征等现象，测量其频率响应的幅度变化和谐振频点偏移，从而对变压器内部故障作出准确判断。

产品特点

采集控制采用高速、高集成化微处理器。
笔记本电脑与仪器之间通信USB接口。
笔记本电脑与仪器之间通信无线蓝牙接口。
硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)。
信号输出幅度可以软件调节，最大幅度峰值±10V。
计算机将检测结果生成电子文档(Word)
选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上。
成品电路板,表面有特殊处理，具有抗水和有害气体污染。
仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其结果为:①正常绕组②轻度变形③中度变形④严重变形④。
自动生成Word电子文档，供保存和打印。

该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

技术参数

GDRB 系列变压器绕组变形测试仪
		GDRB-B （ GDRB-C ）	GDRB-F( 阻抗二合一 )
线性扫描分布	扫频测量范围	(1kHz)-(2MHz)	(1kHz)-(10MHz)
	扫频点	2000	4000
	分辨率	1kHZ	0.25 、 0.5 、 1kHZ
扫频测量范围	扫频测量范围	(0.5kHz)-(1MHz)	(0.5kHz)-(1MHz)
	扫频点	2000	2000
	分辨率	(0.02kHz)-(1kHZ)	(0.02kHz)-(1kHZ)
同相测试重复率		99.5%	99.9%
幅度测量范围		(-100dB)-(+20dB)	(-120dB)-(+20dB)
信号输入阻抗		1MΩ
信号输出阻抗		50Ω
幅度测量精度		0.1dB
扫描频率精度		小于 0.01%
仪器尺寸		300X340X120(mm)
