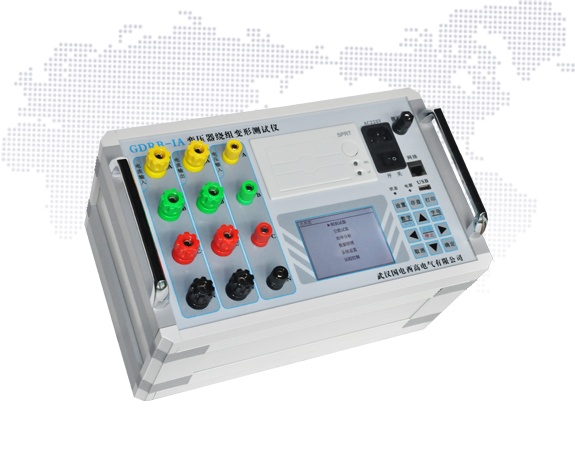

变压器绕组变形测试仪 GDRB-IA

变压器绕组变形测试仪 GDRB-IA

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDRB-IA变压器绕组变形测试仪是专门用于测量变压器阻抗特性的智能化仪器，完全满足国标GB1094.1-1996《电力变压器》的技术要求，即使在试验电压、试验电流波形严重畸变或者被测变压器的功率因数极低的情况下，也能保证足够的测量精度。
GDRB-IA变压器绕组变形测试仪可测试变压器的空载电流、空载损耗、负载损耗及阻抗电压、短路阻抗百分比等。用户可通过全汉字化的操作界面进行选择，实现对单相、三相三线或三相四线制设备所有接线测量方式的测试。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。仪器有低电流测试自动折算到额定电流功能，适合现场使用。该仪器可同步测量电压，电流，功率，电源频率。仪器可自动记录测试数据，内置不掉电存储器，可长期存储测量数据，仪器自带高速热敏打印机，可以现场打印测试数据，仪器自带大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。

产品特点

测试精度高，电流、电压等基本参数的测试精度都优于0.1%。
系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高精度AD转换器。
所有通道同步采样，使功率计算精度有根本的保障，满足所有变压器的接线测量方式。
在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
所有测试通道完全隔离、独立，自动调节量程范围。
所有输入通道的外接PT、CT的变化可分别进行设定，当输入电压小于500V，电流小于50A时，可直接测量。
320×240分辨率高清晰度液晶显示屏，可同时显示多个测试参数。

全汉字化的操作界面和报告打印及存储功能，能充分满足用户的使用需求。

技术参数

测量项目	量程范围	精准度
电压	25 ～ 500V	0.1%
电流	0.5 ～ 50A	0.1%
频率	45 ～ 75Hz	0.1%
有功功率	0.2≥Cosφ≥0.5	0.5%
有功功率	0.5 ＞ Cosφ≥1.0	0.2%
短路阻抗	0 ～ 100%	0.1%
