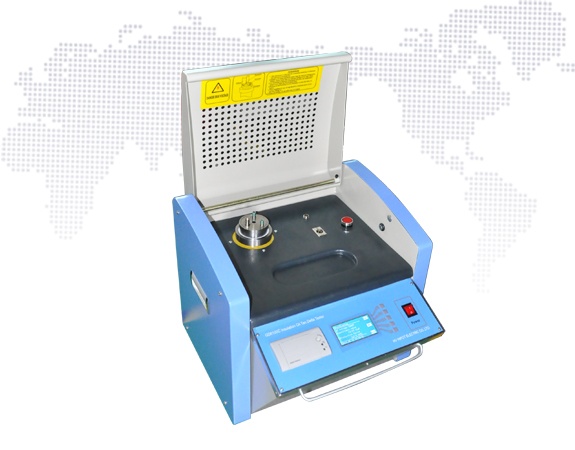

精密油介损自动测试仪 GD6100C

精密油介损自动测试仪 GD6100C

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GD6100C 精密油介损自动测试仪依据国家标准制造，用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。设计为一体化结构，内部集成介损油杯、温控仪、介损测试电桥等主要部件。广泛适用于变电站，电厂等电力单位及工程单位。

产品特点

油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。具有排油电磁开关，可以在不拆卸油杯的情况下排空杯中试样油，并可用试样油冲洗油杯。
仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。
完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。
在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止
试验参数设置方便。温度设置范围0～125℃，交流电压设置范围500～2200V ，直流电压设置范围0～500V。
采用大屏幕LCD显示器，具有背光、显示清晰。人机界面友好，只需按照汉字菜单提示、输入命令，仪器即可自动进行测试。并自动存储和打印测试结果
自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

技术参数

测量范围	电容量： 5pF ～ 200pF	测量精度	电容量：± (1% 读数 +0.5pF)
	相对电容率： 1.000 ～ 30.000		相对电容率：± 1% 读数
	介质损耗因数： 0.00001 ～ 100		介质损耗因数：± (1% 读数 +0.0001)
	直流电阻率： 2.5M Ω m ～ 20T Ω m		直流电阻率：± 10% 读数
分辨率	电容量： 0.01pF	温度测温范围	0 ～ 125 ℃
	相对电容率： 0.001	温度测量误差	± 0.5 ℃
	介质损耗因数 0.00001
