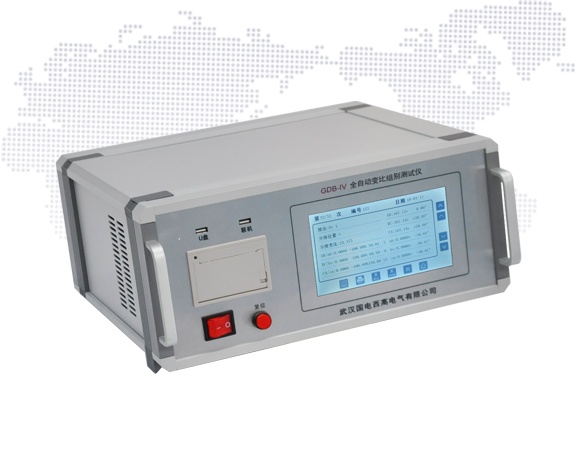

全自动变比组别测试仪 GDB-IV
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
仪器由内部功率模块产生三相电源或二相电源，输出到变压器的高压侧，然后高压低压同时采样，最后计算出组别、变比、误差、相位差。
产品特点
适用范围
- 由于输出电压3相或2相电压，直接加到高压侧，不受变压器内部接线方式的约束，适用各种连接方法变比的测量。
- 仪器可以输出2个电压，增强了对不同电压等级变压器的适应性。
- 增加了低压线圈匝数测实验功能，用它可以测量互感的电流比。
- 有分接开关的变压器，设定好额定参数后，测量时，仪器自动判断分接开关的位置及当前位置的的标准变比，即分接变比。
- 真正意义上的三相同时测量一组数据的测试时间为10秒。
- 仪器由池供电，自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。不受交流供电的影响，测试数据重复性好。
- 输出电压0伏起调，过压自动复位，切断输出。反接的保护功能。
- 输出过流，过热，自动切断输出。
- 仪器采用7寸TFT触摸屏，操作直观方便。
- 仪器有2个USB，一个用于联机，联机后，可以由PC控制测量，上传数据，保存数据到EXCEL文档。另外一个USB用来插U盘，保存数据，保存的文件由个，一个用来阅读打印，另外一个用来导入EXCEL。
仪器内置简短使用说明书，可随时查阅。
GDB-D
GDB-II
GDB-IV
变比测试范围
0.8 ～ 10000
1 ～ 10000
1 ～ 5000
组别测试范围
1 ～ 12
1 ～ 12
0 ～ 11
变比测试准确度
变比范围 0.8 ～ 200:0.1 级
变比范围 1 ～ 1000:0.2 级
变比范围 1 ～ 500:0.1 级（高电压）
变比范围 200 ～ 1000:0.2 级
变比范围 1000 ～ 10000:0.5 级
变比范围 500 ～ 2000:0.2 级（高电压）
变比范围 1000 ～ 10000:0.5 级
变比范围 2000 ～ 5000:0.5 级（高电压）
变比范围 1 ～ 100:0.2 级（低电压）
变比范围 100 ～ 500:0.5 级（低电压）
电源
220V ± 10% 、 50Hz ± 1Hz
锂电池 10Ah
使用温度
-10 ℃～ 40 ℃
-20 ℃～ 40 ℃
相对湿度
≤ 80% ，不结露
≤ 85% ，不结露
