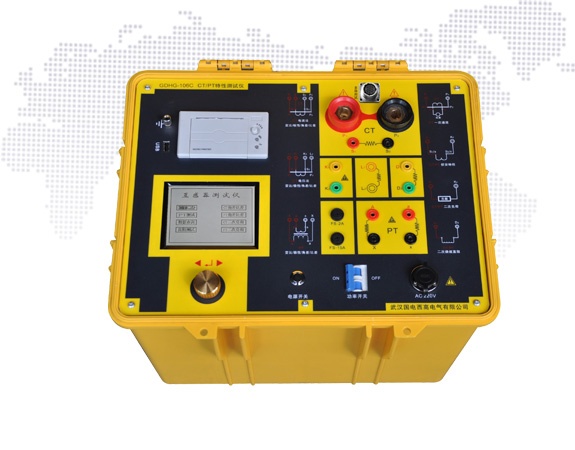

GDHG-106C型CT/PT特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器，该仪器适用于实验室也适用于现场检测，它集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。

• 支持检测CT和PT
• 满足 GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 可以6路同时检测.支持六组变比同时测量
• 自带高速微型打印机,实时打印测试数据和特性曲线.
• 采用智能控制器，操作简单.
• 全天侯大屏幕液晶，全中文菜单界面，图形化显示接口
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 使用“一键飞梭”快捷操作方式，功能更强大，性能更优越，使用更方便。
• 实时显示测试数据和动态描绘曲线，读图更加清晰。
• 欧式扳把快速接头、锁扣设计，接触面大、通流能力强；
• 内置式封闭快速插头、无遮挡设计，安全可靠；
• 内置足功率电源，带载能力强，可延长大电流线
• 采用一次压注成型的工程塑料箱，坚固可靠.
• 整机嵌压式结构，分散应力；减震缓冲处理，确保物流的可靠性.

• 小巧轻便≤35kg，非常利于现场测试
• 技术参数

  CT （保护类、计量类）	PT
  •  伏安特性（励磁特性）曲线	•  伏安特性（励磁特性）曲线
  •  自动给出拐点值	•  自动给出拐点值
  •  自动给出 5% 和 10% 的误差曲线	•  变比测量
  •  支持六组变比同时测量	•  极性判断
  •  变比测量	•  比差测量
  •  比差测量	•  相位（角差）测量
  •  相位（角差）测量	•  交流耐压测试
  •  极性判断	•  二次负荷测试
  •  一次通流测试 （二次回路通道检查）	•  二次绕组测试
  •  交流耐压测试	•  铁心退磁
  •  二次负荷测试
  • 二次绕组测试
  •  铁心退磁

  项     目		参    数
  工作电源		AC220V ± 10%  、 50Hz
  设备输出		0 ～ 25 0 0Vrms ，  5Arms （ 20 A 峰值）
  大电流输出		0 ～ 1000A
  励磁精度		≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）
  二次绕组 电阻测量	范围	0 ～ 300 Ω
  	精度	≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）
  二次实际 负荷测量	范围	0 ～ 10 00VA
  	精度	≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）± 0.1VA
  角差	精度	4 min
  比差	精度	0.05%
  CT 变比测量	范围	≤ 25000A/5A （ 5000A/1A ）    ≥ 5A/5A
  	精度	≤ 0.5%
  PT 变比测量	范围	≤ 500 k V
  	精度	≤ 0.5%
  工作环境		温度： － 10 ℃   ～  40℃ ，湿度： ≤ 90% ，海拔高度：≤ 1000m
  尺寸、重量		尺寸： 4 40 mm ×  340 mm ×  3 8 0mm  ，重量：≤ 35kg
