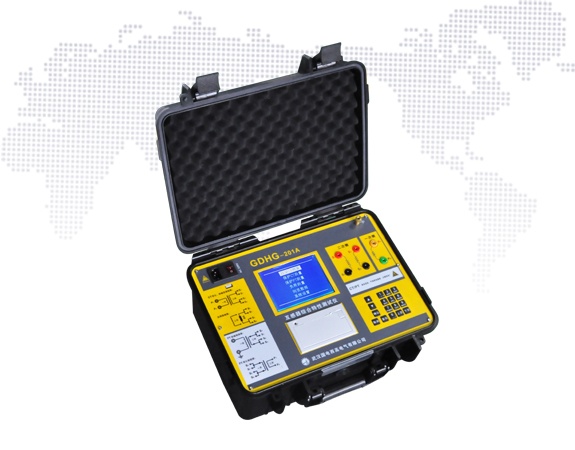

互感器综合特性测试仪 GDHG-201A
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
产品特点
保护用互感器：
- CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
采用变频电源测试，测试电压范围宽(10000V)。
自动给出参考拐点（电压、电流）
- 10％与5％误差曲线自动描绘。
- 检测已知电流互感器的变比以及测量非已知电流互感器的变比。
- 测量保护级电流互感器保护绕组100%的比差、角差。
- PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
- 检测已知电压互感器的变比以及测量非已知电压互感器的变比。
- 测量电流、电压互感器二次回路的负荷参数。
- 320*240大屏幕液晶显示，全中文界面。接线、操作简单。
- 可进行各种测量数据的存储和打印，方便用户查询。
- 满足遵照国家标准点测量电流互感器测量电流互感器的1％-120％（S级）的规程误差（角差、比差）。
- 一次性完成测量与显示（遵照标准测量）电流互感器上限负荷与下限负荷下的标准点误差（角差、比差）。
- 检测电流互感器的变比以及极性。
-
技术参数
变频电源
频率
0.4-50Hz
电压
0-120V
功率
500W
伏安特性
输出电压
0-120V
输出电流
2A （ 1A 电流互感器）
4A （ 5A 电流互感器）
2A （电压互感器）
测量精度
<0.5%
变比范围
CT: 5A/5A-25000A/5A （ 5A/1A ～ 5000A/1A ） ± 0.2%
PT: 全范围测量 ( 电磁型 ) ± 0.2%
保护级误差
比差
± 0.1%
角差
± 5 ′
工作电源
AC 220V ± 10%/50Hz ± 2%
环境温度
0 － 40 ℃
环境湿度
25 ℃时 <85
