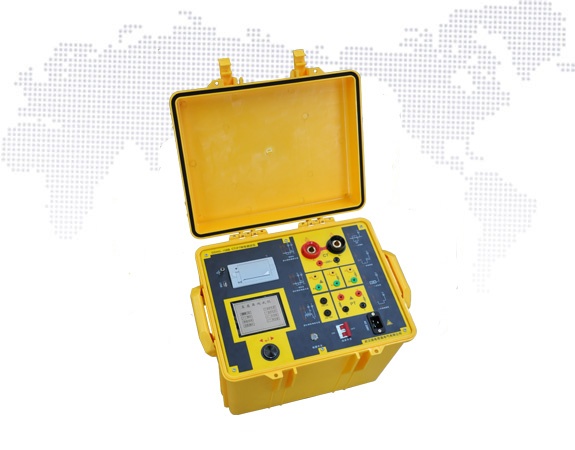

PT特性测试仪 GDHG-106B

CT/PT特性测试仪 GDHG-106B

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDHG-106B 型CT/PT特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器，该仪器适用于实验室也适用于现场检测，它集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。

产品特点

支持检测CT和PT
满足 GB1207、GB1208等规程要求
无需外接其它辅助设备，单机即可完成所有检测项目
自带微型快速打印机、可直接现场打印测试结果
操作简便，带有智能提示，使用户更易上手操作
大屏幕液晶，图形化显示接口
按规程自动给出CT/PT（励磁）拐点值
自动给出5%和10%误差曲线
可保存3000组测试资料，掉电后不丢失
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告

小巧轻便≤22Kg，非常利于现场测试

技术参数

CT （保护类、计量类）	PT
伏安特性（励磁特性）曲线	伏安特性（励磁特性）曲线
自动给出拐点值	自动给出拐点值
自动给出 5% 和 10% 的误差曲线	变比测量
变比测量	极性判断
比差测量	比差测量
相位（角差）测量	相位（角差）测量
极性判断	交流耐压测试
一次通流测试	二次负荷测试
交流耐压测试	二次绕组测试
二次负荷测试
二次绕组测试
综合测试，一次测试同时完成励磁、变比极性
可测试中低压、零序互感器
可测量保护绕组保护倍数 (ALF)
可测量变压器套管 CT

工作电源		AC220V±10% 、50Hz
设备输出		0～2500V 5KVA 最大设置值20A
大电流输出		0 ～ 1000A
励磁精度		0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0 ～ 300Ω
二次绕组电阻测量	精度	1.0%（0.4%读数+0.6%量程）
二次实际负荷测量	范围	5～500VA
二次实际负荷测量	精度	0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	4min
相位测量（角差）	分辨率	0.1min
CT 变比测量	范围	25000A/5A（5000A/1A）
CT 变比测量	精度	0.5%（0.2%读数+0.3%量程）
PT 变比测量	范围	≤500KV
PT 变比测量	精度	0.5%（0.2%读数+0.3%量程）
工作环境		温度：－ 10℃ ～ 40℃，湿度：90%，海拔高度：1000m
