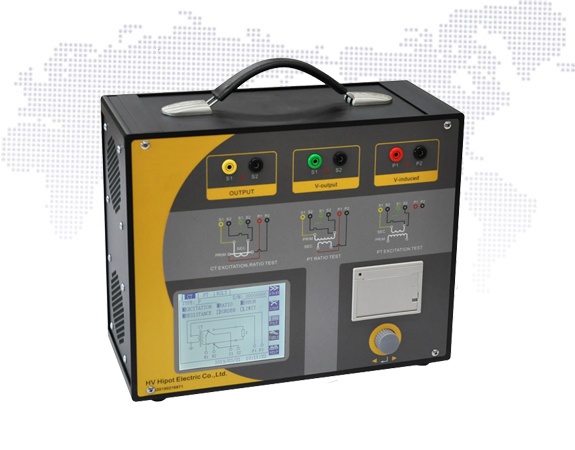

便携式PT-CT互感器分析仪 GDHG-301P

便携式PT-CT互感器分析仪 GDHG-301P

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDHG-301P便携式PT/CT互感器分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~40000。

基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

测试满足GB/T 22071.1-2018、GB/T 22071.2-2017、GB/T 20840（IEC 61869）、GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

5.7寸图形透反式LCD，阳光下清晰可视。

采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

面板自带打印机，可自动打印生成的试验报告。

测试结果可用U盘导出，程序可用U盘升级，方便快捷。

装置内部具有存储器，可存储测试数据，掉电不丢失。

配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

易于携带，装置重量<10Kg。

技术参数

产品型号参数
测试用途	CT ， PT
输出	0~180Vrms ， 12Arms ， 36A （峰值）
电压测量精度	±0.2%
CT 变比测量	范围	1~40000
	精度	±0.1%
PT 变比测量	范围	1~40000
	精度	±0.1%
相位测量	精度	±5min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	0.5%±2mΩ
交流负载测量	范围	0~1000VA
	精度	0.5%±0.05VA
输入电源电压	AC220V±10% ， 50Hz
工作环境	温度： -10 ο C~50 ο C ，湿度： ≤90%
尺寸	尺寸 365 mm×290 mm×153mm
重量	重量 <10kg
